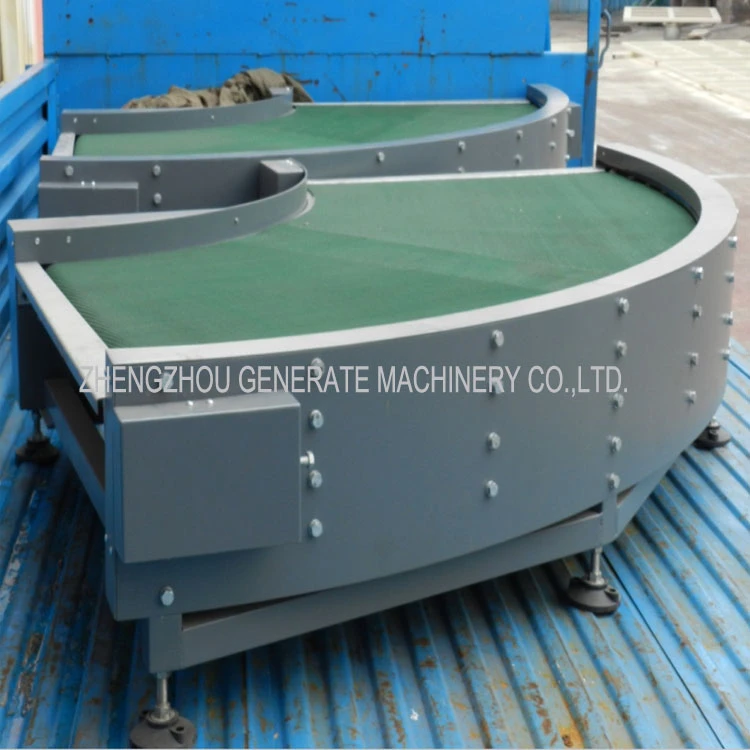

Stålkurvbandstransportör

Stålkurvbandstransportör är en mycket allmänt använd transportörlinje. Nu kan du veta mer om det för att kontrollera följande information.

1. Stålkurvbandstransportören använder kontinuerlig/intermittent drift för att transportera varor med olika vikt. (Exempel: kartonger, hårdvarudelar, packat material)

2. Används ofta för montering och transport av små och medelstora-produkter. (Exempel: elektroniska komponenter, små hushållsapparater, förpackad mat)

3. Anpassningsbar med en-/dubbel-/flerlagers-bälten. (Exempel: Enkel för normal svarvning; dubbel för färdiga produkter och tomma lådor; fler-lager för att spara utrymme-)

4. Valfria vridvinklar: 45 grader, 90 grader, 180 grader för olika fabrikslayouter. (Exempel: 90 grader för rät-vinkelsvängning; 180 grader för materialretur)

Att välja en stålkurvbandstransportör kräver en systematisk utvärdering av layoutgeometri, materialegenskaper, genomströmningskapacitet, bandspecifikation, strukturell design, drivsystem och miljöförhållanden för att säkerställa stabil drift, effektivitet och livslängd. Nedan är de centrala urvalskriterierna:

1. Layout & kurvgeometri
Kurvvinkel: Standardvinklar inkluderar 30 grader, 45 grader, 60 grader, 90 grader, 180 grader; anpassade vinklar är tillgängliga men ökar kostnaden och ledtiden.

Kurvradie:

Lätt-drift (elektronik, förpackning): R500–R600 mm

Medium-belastning (bil, livsmedel): R800–R1000 mm

Tungt-arbete (gruvdrift, ballast): större än eller lika med R1200 mm

Tumregel: Radie Större än eller lika med 3 × bältets bredd för att undvika överdriven kantspänning.

Höjdskillnad för inlopp/utlopp: Minimera höjdförändringar vid övergångar för att förhindra materialspill eller bältesavvikelse.

2. Materialegenskaper
Klumpstorlek och form: Bältets bredd större än eller lika med 3,5 × maximal klumpstorlek (oklassificerat material) eller större än eller lika med 3 × klumpstorlek (klassificerat).

Bulkdensitet: Bestämmer belastning per ytenhet och strömförbrukning.

Slipande: Välj tjocka täckband (Större än eller lika med 6 mm) för vassa/nötande material (malm, kol).

Fukt/klibbighet: Lägg till skrapor/borstrengöringsmedel; använd PVC/PU-bälten för material med hög-fuktighet.

Temperatur/korrosion:

Hög temperatur (mindre än eller lika med 120 grader): Värmebeständiga gummibälten-.

Korrosiva miljöer: Rostfri stålram (304/316) eller anti-korrosionsbeläggning.

3. Genomströmning och hastighet
Designkapacitet (Q): Beräkna viaQ=3600 × B × V × ρ × k(B=bandbredd, V=hastighet, ρ=densitet, k=fyllningsfaktor: 0,5–0,6 för fasta ämnen).

Bälteshastighet (V):

Allmänt: 0,8–2,0 m/s

Böjd sektion: Minska hastigheten med 5–10 % jämfört med raka sektioner för att förhindra spill.

Bräckliga material: Mindre än eller lika med 0,5 m/s; dammiga material: Mindre än eller lika med 1,6 m/s.

4. Bältesspecifikation
Slaktkroppstyp:

Lätt/medelstark: EP/NN-tyg (polyester/nylon).

Kraftig/långt avstånd: Stållina (ST) för hög spänning.

Täckgummi:

Nötningsbeständig -(AR): För mineraler, aggregat.

Olje-beständig (ELLER): För oljiga material.

Flamsäker-(FR): För underjordisk gruvdrift.

Bältesbredd: Standardbredder: 500, 650, 800, 1000, 1200 mm; avrunda uppåt baserat på kapacitet och klumpstorlek.

5. Strukturell och mekanisk design
Rammaterial:

Medium/heavy duty: Kolstål (Q235) – robust, kostnadseffektivt-.

Livsmedel/läkemedel: Rostfritt stål 304 – korrosionsbeständigt-, lätt att rengöra.

Kurvsektionskomponenter:

Avsmalnande löphjul (böjd del): Förhindra remavvikelse.

Anti-avrinningsguider: Begränsa sidorörelser.

Förstärkt böjd ram: Undvik deformation under belastning.

Medelrullar och remskivor:

Böjd sektion: Små-avsmalnande löphjul (minska böjspänningar).

Drivskiva: Diameter större än eller lika med 12 × remtjocklek (stålkord) eller större än eller lika med 8 × tjocklek (tyg).

6. Driv- och spänningssystem
Körläge:

Kort avstånd (<50 m): Single motor + V-belt drive.

Lång/tung: Dubbla motorer + växelreducerare (balanserad spänning).

Variabel hastighet: VFD (Variable Frequency Drive) för hastighetsjustering.

Spänning: Skruvupptagning-upp (kort) eller gravitationsupptagning- (lång) – bibehåll optimal spänning för att förhindra glidning.

7. Miljö- och säkerhetshänsyn
Damm/vattenskydd: Slutna skydd för dammiga/våta områden; IP55+-motorer.

Säkerhetsfunktioner: Nödstoppsdraglinor, brytare för bältesförskjutning, skyddsräcken.

Tillgång till underhåll: Modulär design för enkelt byte av rullar/remskivor.

8. Kostnads-förmånsbalans
Prioritera standardvinklar/storlekar (lägre kostnad, kortare ledtid) framför anpassade konstruktioner.

Undvik över-specifikationer (t.ex. stålkordsbälten för lätt användning) för att minska kapitalkostnaderna.

Sammanfattning
Det optimala valet av stålkurvbandstransportörer integrerar geometri (vinkel/radie), materialegenskaper, genomströmning, bandtyp, strukturell robusthet och säkerhet. Verifiera alltid beräkningar med tillverkare och genomför webbplatslayoutgranskning för att säkerställa kompatibilitet med befintlig utrustning.
